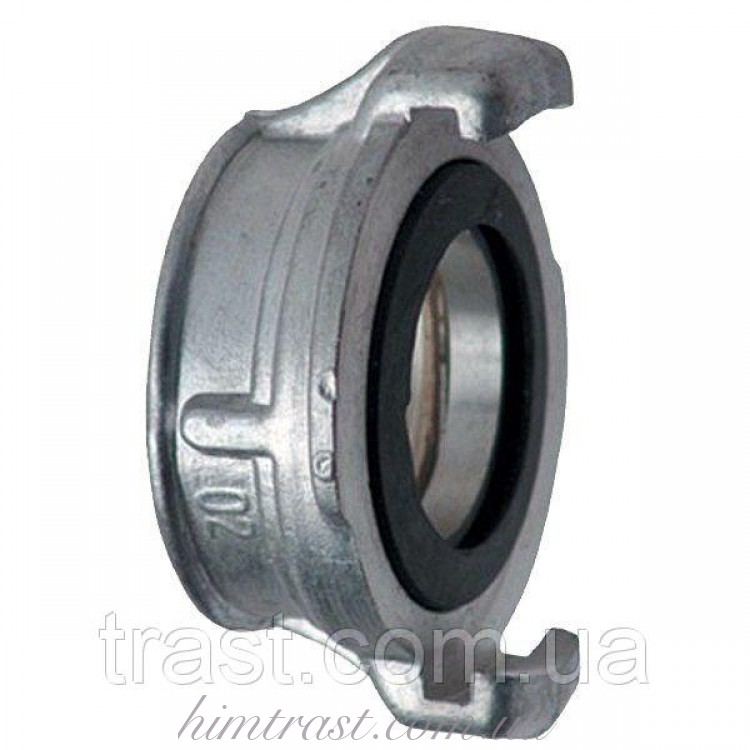

Головка з'єднувальна муфтова напірна ДМН-80

Головка муфтова ГМ-80 служить для швидкого і герметичного приєднання рукавів до пожежного обладнання і системам пожежного водопроводу.Являє собою втулку з внутрішнім різьбленням, яку накручується на патрубок пожежного обладнання. На торці втулки перебувати кільцева проточка, в яку вставляється гумове ущільнювальне кільце. На обоймі знаходяться два клычковых затиску, два спіральних виступу.При з'єднанні двох головок Богданова клычковые затискачі одного головки входять в зазори спіральних виступів іншої голівки. При повороті обойм в протилежні сторони одна щодо іншої, зубчасті затискачі заходять на спіральні виступи і продовжують рухатись за ним.За рахунок того, що спіральні виступи збільшуються по товщині, сполучні головки притискаються одна до іншої. При цьому гумові ущільнювальні кільця притираються, завдяки чому досягається герметизація з'єднання.Головки забезпечує смыкаемость між собою і з головками інших типів, що мають однакові умовні проходи, вручну, без застосування пристосувань на величину заходу ікла спіральним виступу, що дорівнює 1,0-1,5 ширини ікла.На голівці повинні бути відсутні тріщини, сторонні включення та інші дефекти, які знижують міцність і погіршують зовнішній вигляд. Гострі кромки зовнішніх поверхонь повинні бути притуплені. На поверхні литих деталей головок допускається наявність раковин, найбільший розмір яких не перевищує 2 мм, а глибина - не більше 10% товщини стінки деталі. На поверхнях спіральних виступів і іклів головок наявність дефектів не допускається.
